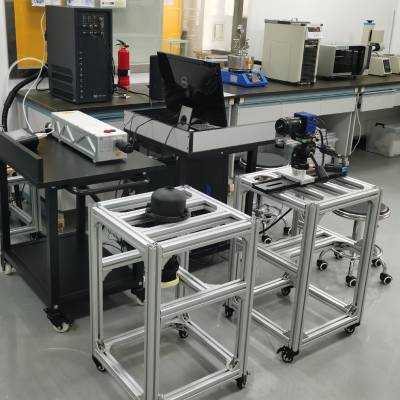

二维粒子成像测速系统
2D PIV system
资产编号🏄🏻🤹🏻：20213004123
型号⚡️：FlowMaster
规格：
生产厂商：LaVision
国别：德国
品牌🏏：
出产日期：
购买日期🫸🏼：
研究中心👎🏼：低碳燃烧与动力系统研究中心
使用性质：
仪器设备类型：其它仪器
| 性能指标 |
双腔激光：Nd:YAG double-cavity Laser Type: Bernoulli PIV 200-15 pulse energy: 2x 200 mJ wavelength: 532 nm max. repetition rate: 15 Hz including motorized attenuator sealed housing Laser CLASS 4, according to IEC 60825-1:2014，信号采集器👩🚀：Imager SX 4M CCD camera progressive-scan-camera (12Bit digital) with dual-frame-technique for cross correlation CCD-resolution: 2360 x 1776 pixel pixel size 5.5 µm x 5.5 µm 31 frames/s @ full resolution示踪粒子发 生器: max. pressure: 5 bar min. flowrate: 50 l/h；像增强器： high voltage pulser for gates≥10ns incl. external gate and delay IRO controller. |
| 主要应用 |
测量气体和流体得二维流速场。 |
| 样品要求 |
自备示踪粒子（<1micron)👴🏻。 |
| 仪器说明 |
系统包含DaVis10软件🖖⚗️，用于标定，信号采集和处理🧘🏻♂️。 |
